アクシス耐震スリット5つの特長

耐火性能

  • 公的試験機関において、耐火性能試験（ISO 834-1に準拠）を実施しています。
    スリットの入る非耐力壁では、建築基準法により階数問わず最高1時間までの耐火性能が要求されています。

遮音性能

  • 音響施設・視聴覚教室・機械室・EVに接している壁や戸境壁など、スリットにも遮音性能が求められます。
    音響透過損失試験において、RC壁150・180mmでスリットの有無による比較試験を行い、最大差2dB以内となっています。

水密性能

  • 外部側にシーリングを施した納まりで、層間変形角1/200rad変形後に脈動圧上限値：1,470Pa、平均圧力：10分間980Paの水密性試験をクリアしています。（止水材なしのタイプで実施）

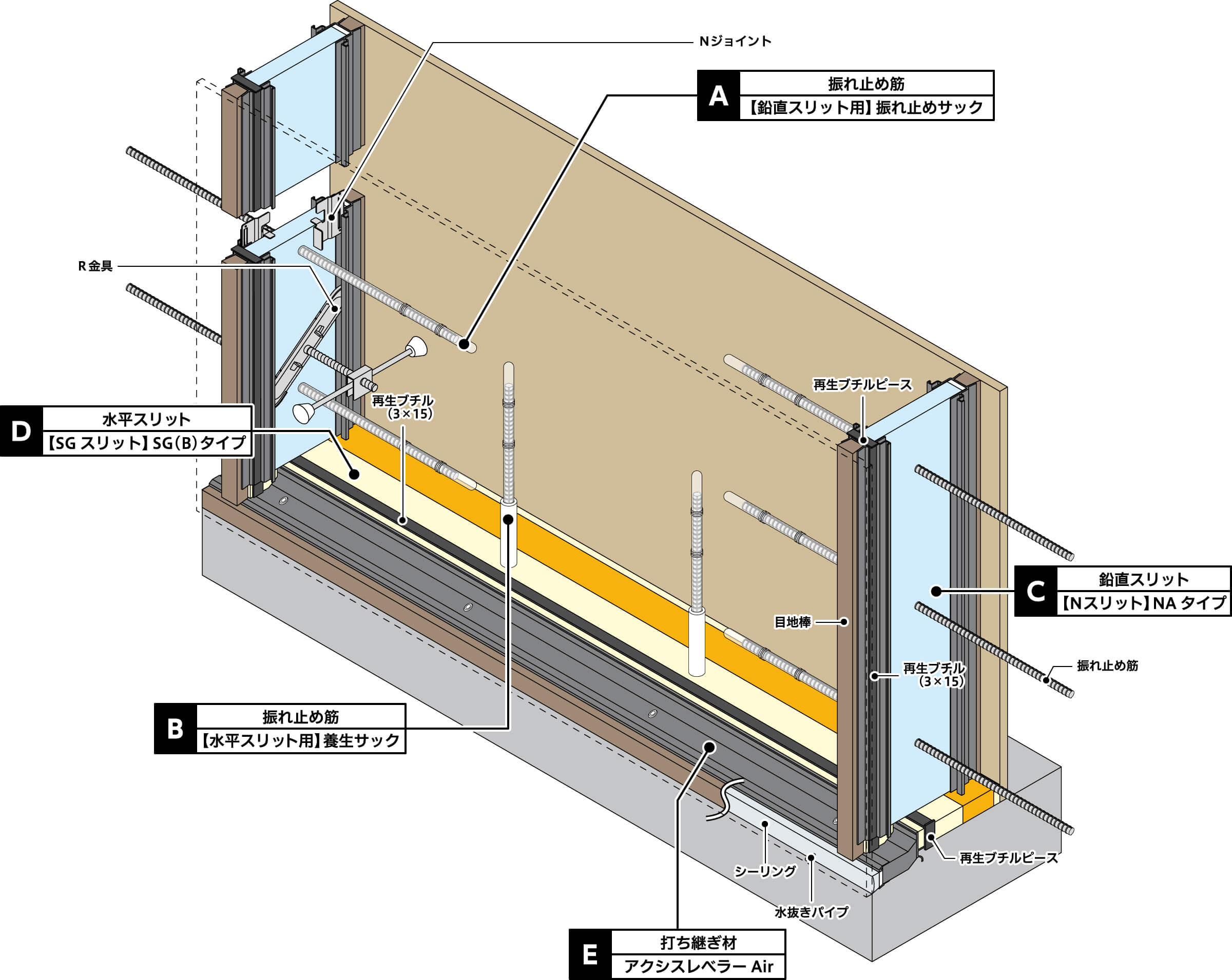

層間変形追従性

  • 製品自体の圧縮性・復帰性の試験の他に、振れ止め筋に関して面内変形を考慮した独自の試験を実施しています。

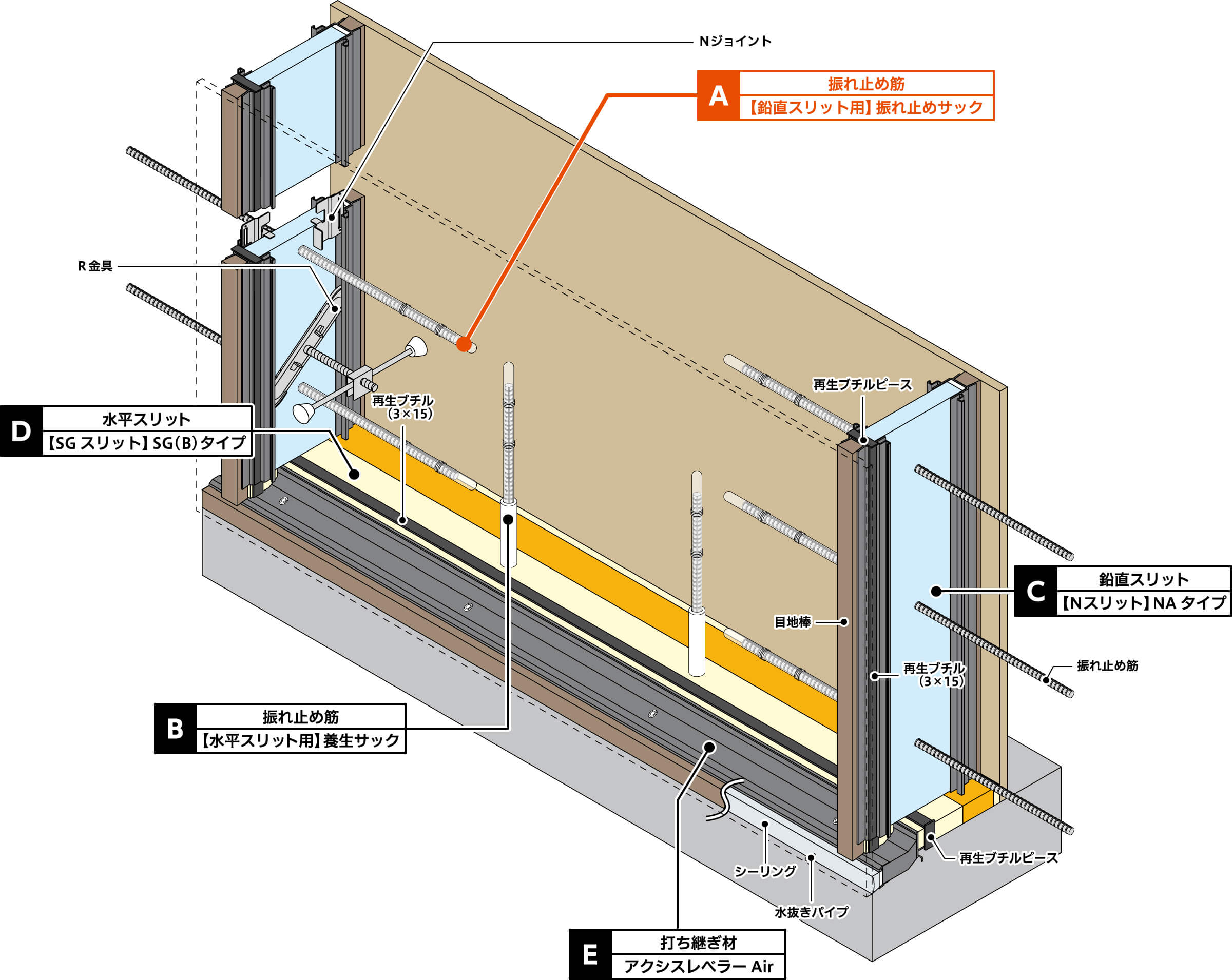

  • 鉛直スリットに設置する振れ止め筋は、先端に可動域を設けることにより、二次壁の応力を構造躯体に伝達しない納まりとしています。

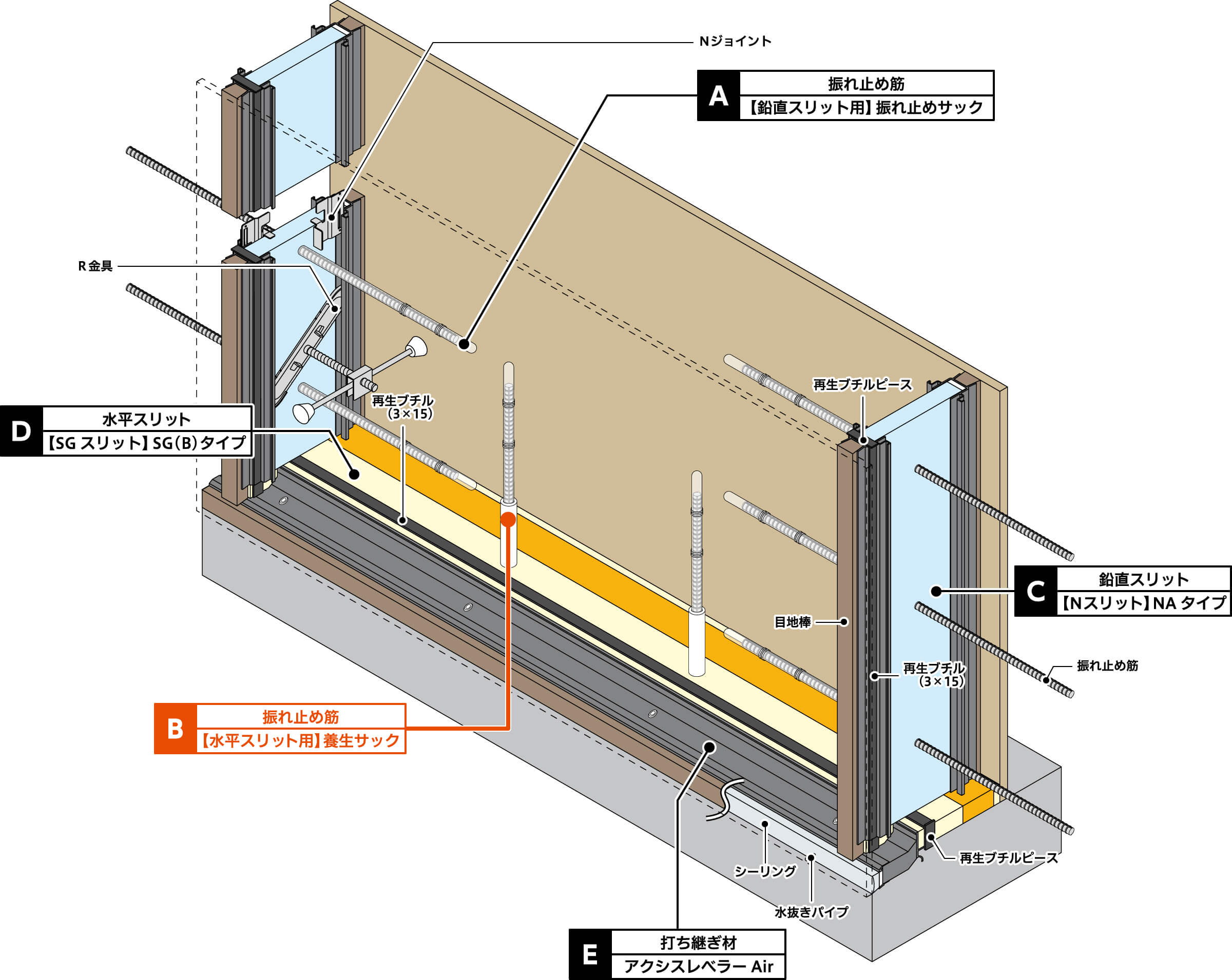

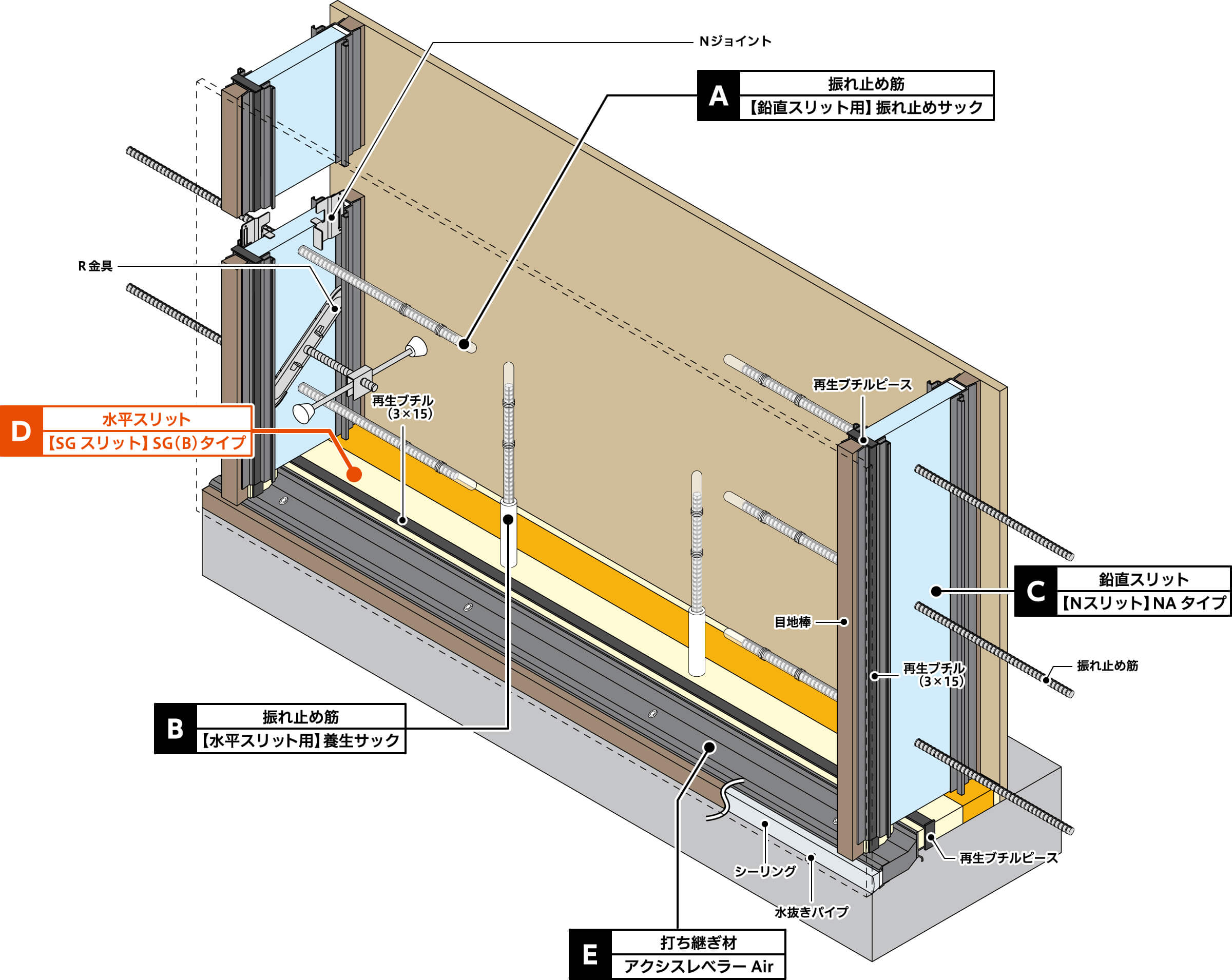

    また、水平スリットに設置する振れ止め筋は、スエーする動きにかかる振れ止め筋の変形応力を緩和させる納まりとしています。

施工方法他

  • 金具のピッチや接続部の納まり、コンクリートの打設方法の目安をご案内しています。
  • 鉛直スリットは、木製目地棒で型枠にしっかり固定し、さらにダブル配筋に当たらない中央位置に補強金具で固定することで、鉛直スリットの側面を補強する三点支持となります。
