パイロンバリアー®とは
鉄骨梁貫通部の耐火被覆材です。
厚さ12mmで1・2・3時間耐火の国土交通大臣認定を取得しています。
鉄骨梁貫通部の耐火被覆厚を薄くできることにより、設備配管の余裕度を最大限に確保でき、また設計段階からパイロンバリアーの採用を検討することで、階高や梁高さを低減できる場合もあります。
また、パイロンバリアーは非膨張性のため、12mm厚でスリーブ計画が可能です。貫通孔を最大限に有効利用した配管計画を立てることができます。

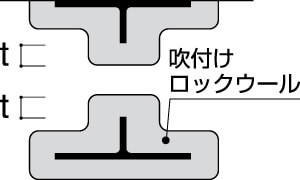

在来工法吹付けロックウールの認定吹付厚さ
| 構造部分 | 耐火性能 | 吹付厚さ（t） |
|---|---|---|
| 梁 | 1時間耐火（最上階及び最上階から数えて2以上、4以内の階） | 25mm |
| 2時間耐火（最上階から数えて5以上、14以内の階） | 45mm | |
| 3時間耐火（最上階から数えて15以上の階） | 60mm |
※使用する認定番号によって3時間耐火、厚（t）23mmの場合もあるため、ご確認ください。
製品紹介
商品名
SMA（厚12mm）…1・2・3時間耐火用
SMP（厚23mm）…3時間耐火用
材料構成
-
補強プレートを使用する場合（無補強含む）
-

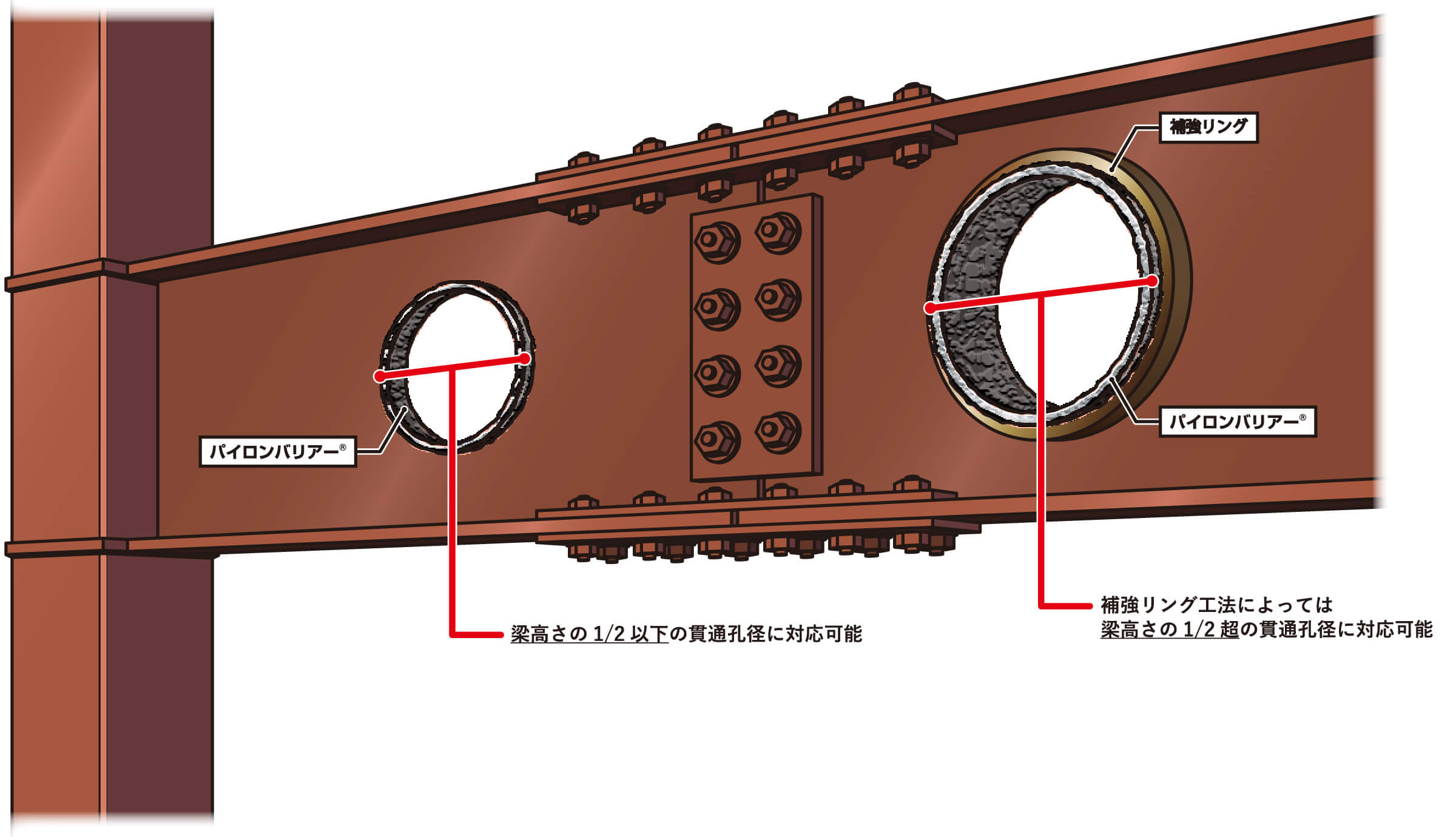

補強リングを使用する場合（鋼管補強含む）

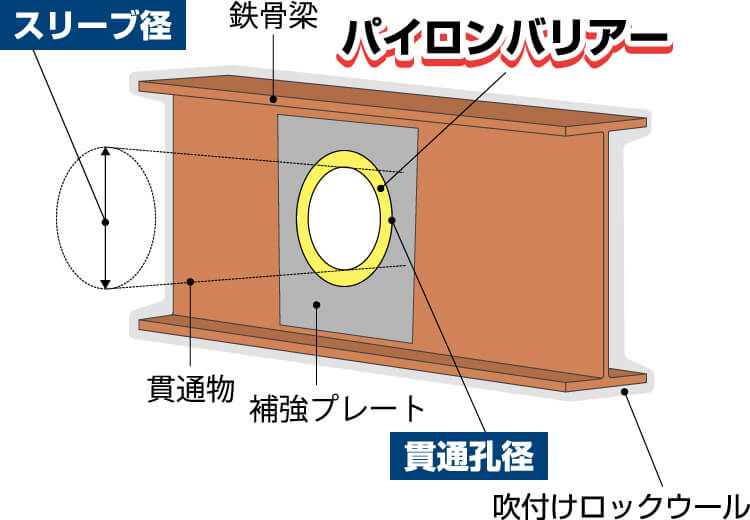

※当製品の貫通孔径とは図の通りになりますので、ご注意ください。（スリーブ径での対応ではありません）
規格寸法
| 貫通孔径 | 製品長さ（mm） | 貫通孔径 | 製品長さ（mm） | 貫通孔径 | 製品長さ（mm） | 貫通孔径 | 製品長さ（mm） |
|---|---|---|---|---|---|---|---|
| 100φ用 | 319 | 250φ用 | 790 | 400φ用 | 1,261 | 550φ用 | 1,732 |
| 150φ用 | 476 | 300φ用 | 947 | 450φ用 | 1,418 | 600φ用 | 1,889 |
| 200φ用 | 633 | 350φ用 | 1,104 | 500φ用 | 1,575 | - | - |
| 貫通孔径 | 製品長さ（mm） | 貫通孔径 | 製品長さ（mm） |
|---|---|---|---|
| 100φ用 | 319 | 400φ用 | 1,261 |
| 150φ用 | 476 | 450φ用 | 1,418 |
| 200φ用 | 633 | 500φ用 | 1,575 |
| 250φ用 | 790 | 550φ用 | 1,732 |
| 300φ用 | 947 | 600φ用 | 1,889 |
| 350φ用 | 1,104 | - | - |
- 上記貫通孔径以外でも受注生産可能です。（例：125φ,175φ等）
- 補強リングを使用する場合の注意点もあわせてご確認ください。
- ジョイント部には別途弊社指定のアルミガラスクロステープ50mm幅（30m巻）が必要となります。
